symboles graphiques pour schémas électriques (conforme aux normes CEN)

Temps de lecture :

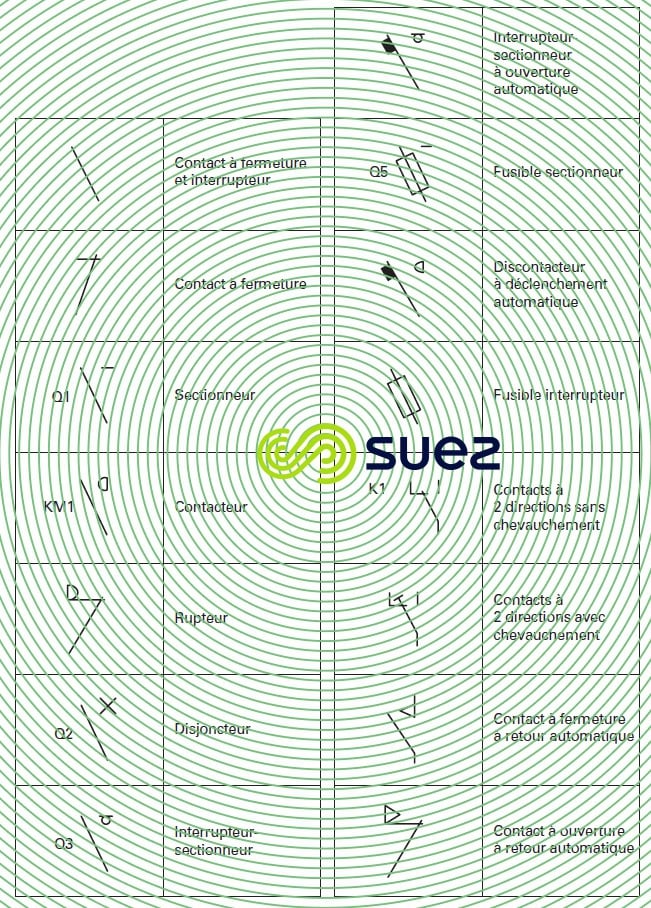

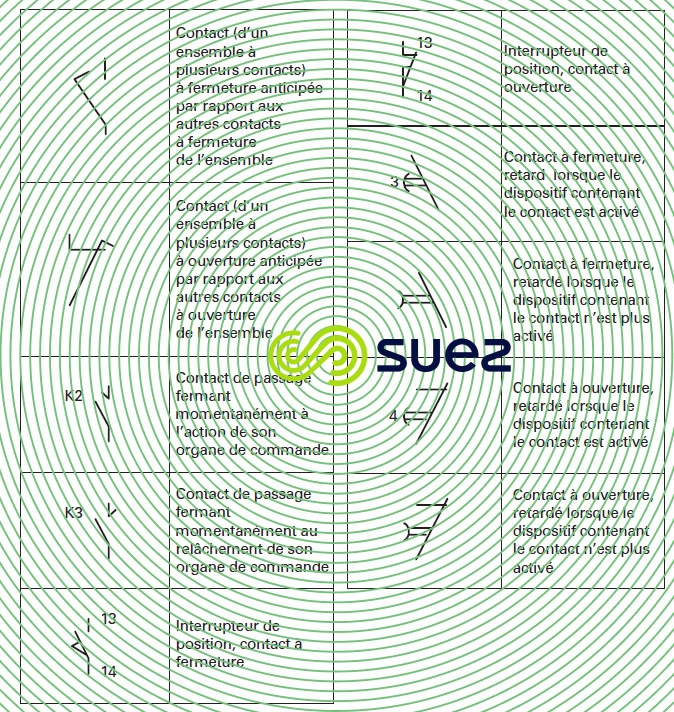

contacts et interrupteurs

Symboles graphiques pour schémas électriques - contacts interrupteursImage sécurisée
Symboles graphiques pour schémas électriques - contacts interrupteursImage sécurisée

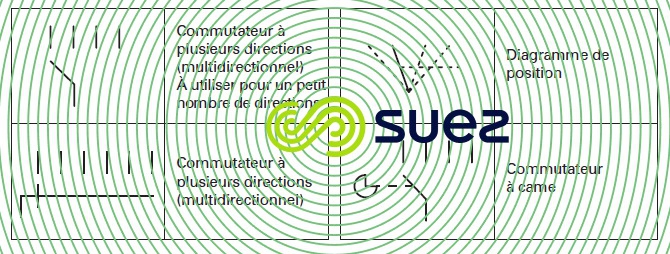

commutateurs

Symboles graphiques pour schémas électriques - CommutateursImage sécurisée

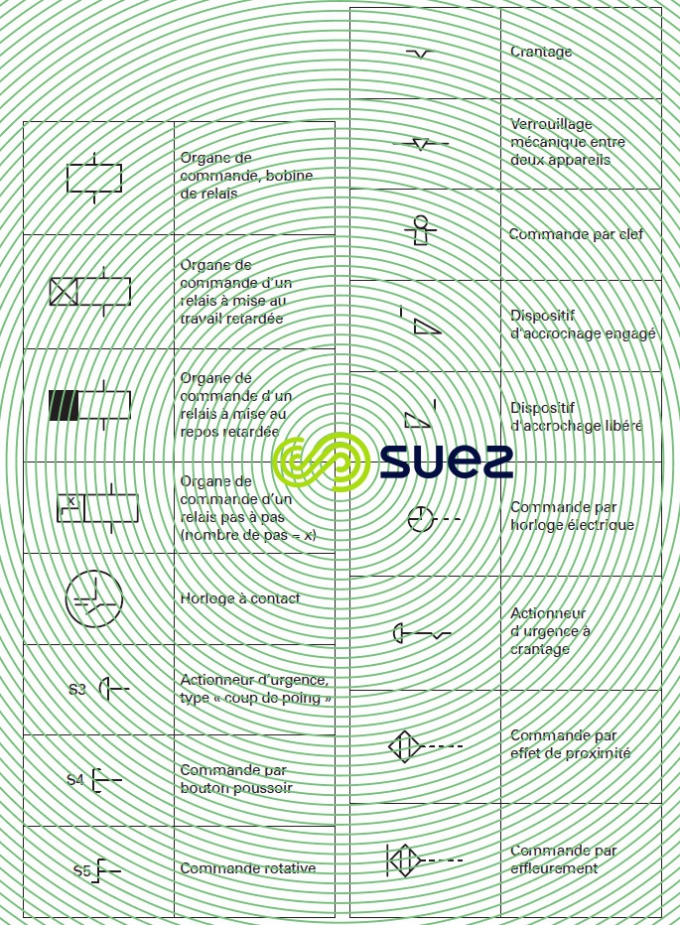

organes de commande

Symboles graphiques pour schémas électriques - Organes de commandeImage sécurisée

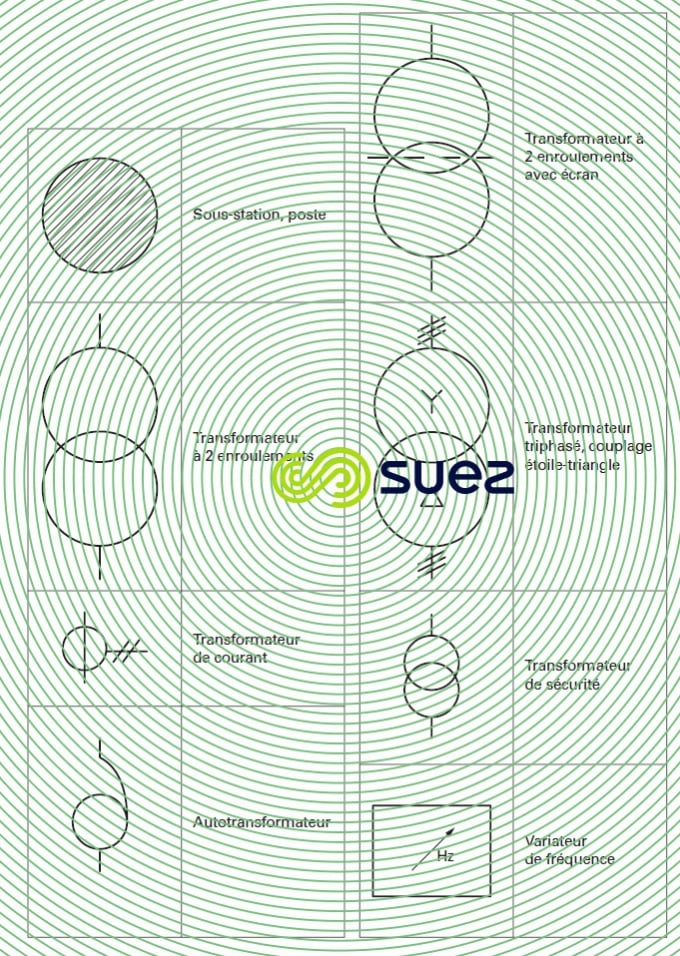

transformateurs

Symboles graphiques pour schémas électriques - TransformateursImage sécurisée

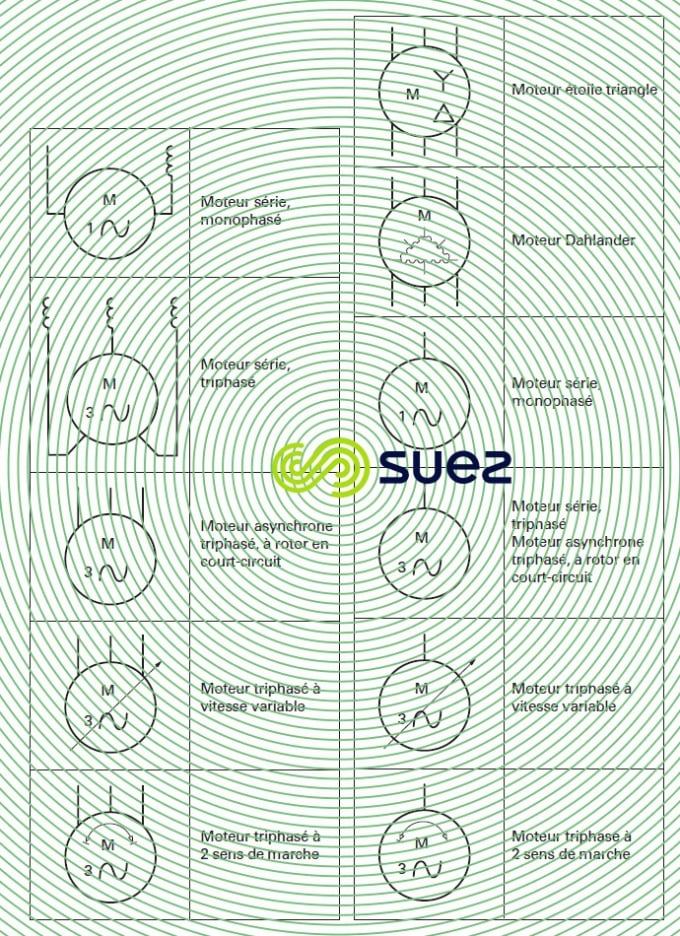

moteurs

Symboles graphiques pour schémas électriques - MoteursImage sécurisée

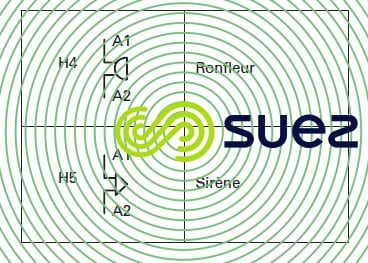

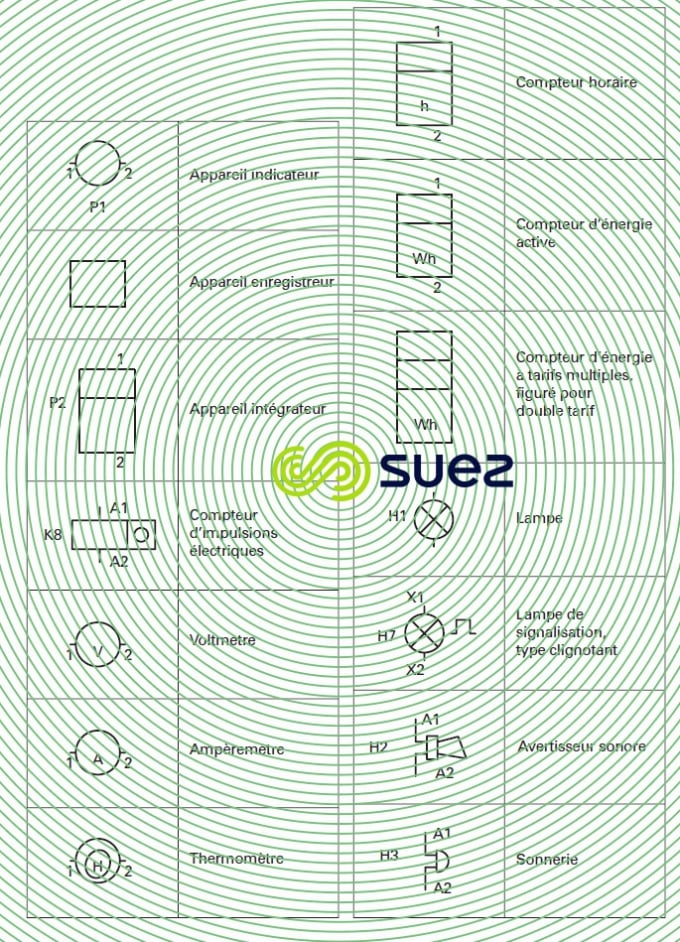

indicateurs et appareils

Symboles graphiques pour schémas électriques - Indicateurs et appareilsImage sécurisée
Symboles graphiques pour schémas électriques - Indicateurs et appareilsImage sécurisée

normalisations électriques

Les équipements électriques sont régis pays par pays par des normes diverses dont celles de :

  • UTE (Union technique des électriciens) en France ;
  • CEN (Comité européen de normalisation) ;
  • IEC (International Electrotechnical Commission) ou CEI (Commission électrotechnique internationale) ;
  • VDE (Verband Deutscher Electro‑techniker Germany) ;
  • BS (British Standards) ;
  • CEI (Comitato Elettrotecnico Italiano) ;
  • NEMA (National Electrical Manufacturers Association) ;
  • ANSI (American National Standards Institute).
