pertes de charge singulières dans les tuyauteries, raccords, vannes… pour l'eau

Temps de lecture :

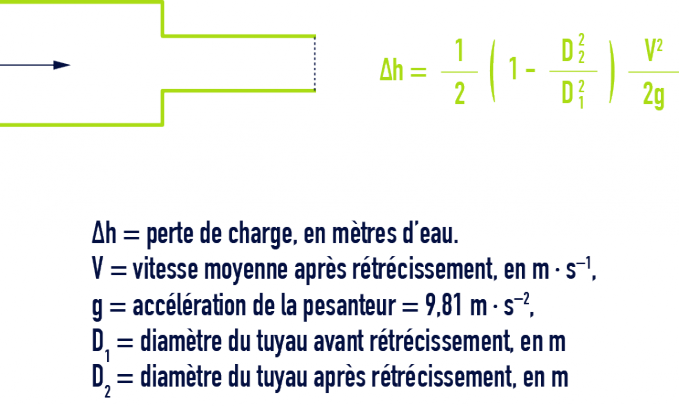

rétrécissement brusque

formule : Pertes de charge singulières dans les tuyauteries, raccords, vannes - Rétrécissement brusque

Cas particulier : départ d’une conduite à partir d’un grand réservoir

formule : Pertes de charge singulières dans les tuyauteries, raccords, vannes - départ d’une conduite à partir d’un grand réservoir
formule : Pertes de charge singulières dans les tuyauteries, raccords, vannes - Avec saillie à l’intérieur du réservoir
formule : Pertes de charge singulières dans les tuyauteries, raccords, vannes - Avec raccord à bords arrondis
formule : Pertes de charge singulières dans les tuyauteries, raccords, vannes - Avec raccord cylindrique oblique
raccord cylindrique obliqueImage sécurisée
Tableau 56. Raccord cylindrique oblique

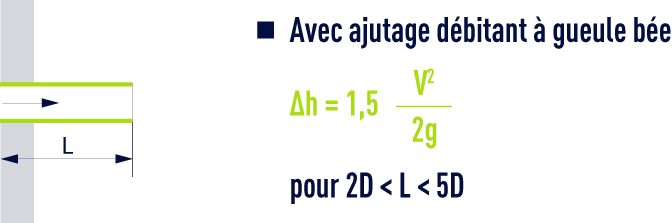

formule : Pertes de charge singulières dans les tuyauteries, raccords, vannes - Avec ajutage débitant à gueule bée

élargissement brusque

formule : Pertes de charge singulières dans les tuyauteries, raccords, vannes - Élargissement brusque

Cas particulier : arrivée d’une conduite dans un grand réservoir

formule : Pertes de charge singulières dans les tuyauteries, raccords, vannes - arrivée d’une conduite dans un grand réservoir

cône convergent

formule : Pertes de charge singulières dans les tuyauteries, raccords, vannes - Cône convergent

perte par frottement (∆h1)

Évaluer la perte de charge ∆h1', dans un tuyau cylindrique de même longueur et de section égale à la grande section ;

formule : Pertes de charge singulières dans les tuyauteries, raccords, vannes - Perte par frottement

perte par décollement (∆h2)

formule : Pertes de charge singulières dans les tuyauteries, raccords, vannes - Perte par décollement

Valeurs de K (tableau 57) :

Valeurs KImage sécurisée
Tableau 57. Valeurs de K

cône divergent

formule de Lorenz

Cône divergent - Formule de Lorenz

coudes

coudes arrondis

formule : Coudes arrondis

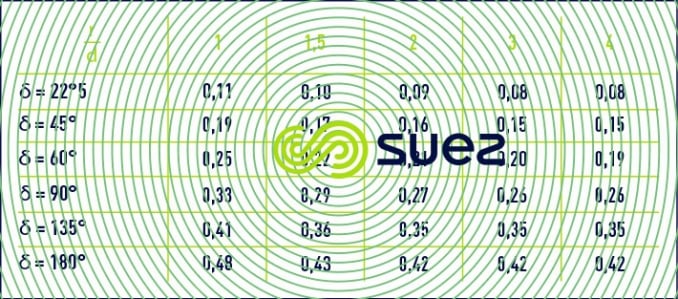

CoudesImage sécurisée
Tableau 58. Coudes

Coude débouchant dans un réservoir plein (K total)

Coude réservoir plein K totalImage sécurisée
Coude réservoir plein K totalImage sécurisée
Tableau 59. Coude débouchant dans un réservoir plein (K total)

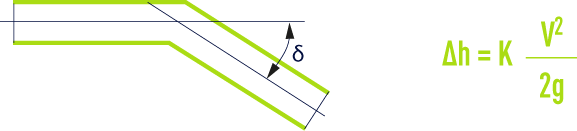

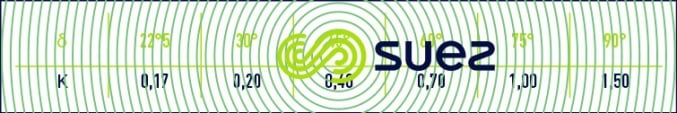

coudes brusques :

formule : Coudes brusques
coudes brusquesImage sécurisée
Tableau 60. Coudes brusques

pièces en T

On suppose que :

  • les branchements ont le même diamètre que le tuyau principal ;
  • les raccords sont à angles vifs.

branchement de départ

formule : Pièces en T - Branchement de départ
BranchementImage sécurisée
Tableau 61. Branchement de départ

branchement d’amenée

formule : Pièces en T - Branchement d’amenée
Branchement amenéeImage sécurisée
Tableau 62. Branchement d'amenée

t symétrique, séparation des courants : (T en acier soudé)

formule : Pièces en T - T symétrique, séparation des courants

t symétrique, réunion des courants

formule : Pièces en T - T symétrique, réunion des courants

vannes et robinets

formule : Vannes et robinets

vannes tournantes ou papillons

formule : Vannes tournantes ou papillons

Le coefficient de perte de charge suivant le degré d’ouverture de la vanne dépend du profil hydrodynami­que du papillon : le tableau 63 donne, à titre indicatif, quelques valeurs usuelles, mais il est bon de se repor­ter aux tables des fabricants pour plus de précision.

Vannes tournantes - papillonsImage sécurisée
Tableau 63. Vannes tournantes ou papillons

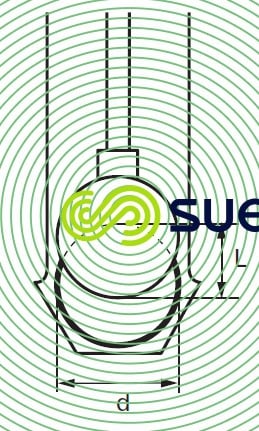

robinets vannes

Robinets vannesImage sécurisée
Robinets vannesImage sécurisée
Tableau 64. Robinets vannes

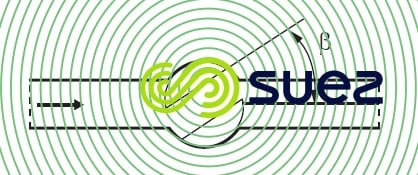

robinets à boisseau

Robinets à boisseauImage sécurisée
Robinets boisseauImage sécurisée
Tableau 65. Robinets boisseau

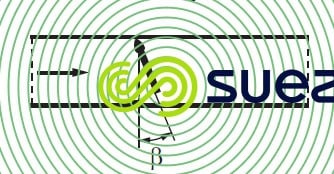

clapets à battant

Clapets à battantImage sécurisée
Clapets battantImage sécurisée
Tableau 66. Clapets à battant

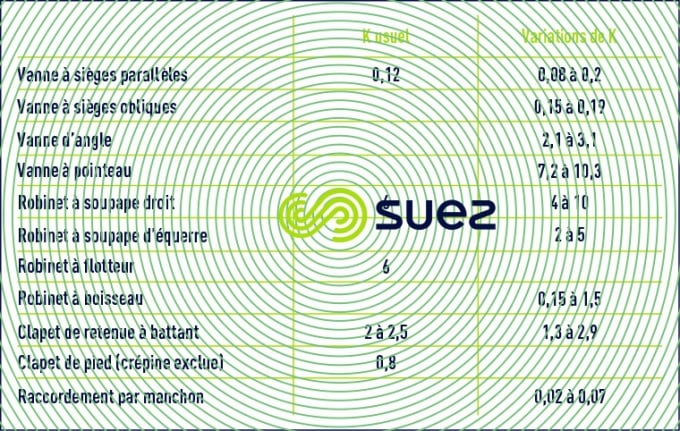

vannes ouvertes et raccords

formule : Vannes ouvertes et raccords
Vannes ouvertes - raccordsImage sécurisée
Tableau 67. Vannes ouvertes et raccords

coefficient Cv d’une vanne

La pratique usuelle est de donner le coefficient de débit Cv pour les différentes ouvertures. Par définition, Cv est le débit d’eau à 15 °C exprimé en US gpm, qui s’écoule au travers de la section contractée pour une perte de charge de 1 psi, ce qui correspond sensiblement au débit d’eau en litres par min créant une perte de charge de 5 mbar, soit 0,05 m de CE.

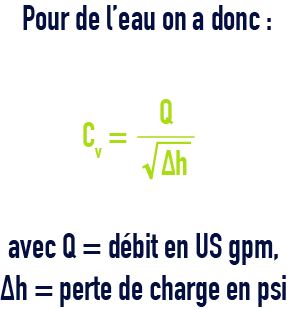

formule : Coefficient Cv d’une vanne - pour l'eau
formule : Coefficient Cv d’une vanne - unités décimales
