renseignements divers

Temps de lecture :

temps de vidange d’un bac à section horizontale constante percé à sa base d’un orifice

La durée de la vidange en secondes est :

Formule : renseignements diverses - durée de la vidange

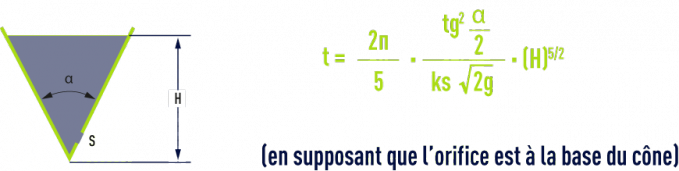

temps de vidange d’un bac conique

Formule : renseignements diverses -   Temps de vidange d’un bac conique

pompes (figure 44)

colline rendement pompeImage sécurisée
Figure 44. Colline de rendement d’une pompe

moteurs hydrauliques

La puissance à fournir, en kW, est

Formule : pompes - puisssance à fournir

Q = débit à fournir, en m3·h–1,

H = hauteur totale d’élévation statique (mètres de CE),

Δh = perte de charge dans les tuyaux (mètres de CE),

r = rendement de la pompe (de 0,6 à 0,9).

Lorsque la vitesse de rotation n devient n' = kn, les caractéristiques des pompes centrifuges suivent les relations :

Formule : pompes - pompes centrifuges

La puissance fournie, en kW, est :

Formule : Moteurs hydrauliques  - puissance à fournir kW

Q = débit en m3·h–1,

H = hauteur de la chute d’eau en mètres,

r = rendement de la turbine.

Valeurs de r :

  • Roue hydraulique : 0,70 à 0,75
  • Turbine hélice et turbine Francis : 0,70 à 0,88
  • Turbines Kaplan et Pelton : 0,70 à 0,92
